図面共有を効率化！
工事現場でよくある悩みと解決ポイント

工事現場において、図面は施工の指針となる重要な情報です。

しかし、いまだに多くの現場で「最新の図面がどれかわからない」「修正の指示を伝えるのに、一度事務所に戻らなければならない」「大量の紙図面を持ち歩くのが大変……」といった悩みを抱えているのが現状ではないでしょうか。

図面共有のミスは、手間の増大だけでなく、施工ミスや工期の遅れ、さらにはコストの増大に直結する深刻な問題です。

本記事では、工事の図面共有でよくある課題を整理するとともに、現場の負担を劇的に減らすための効率化のポイントや、施工管理ツールの選び方をご紹介します。

「現場の生産性を上げたい」「情報共有のミスをなくしたい」と考えている現場監督や管理職の方は、ぜひ最後までご覧ください。

工事の図面共有で発生しがちな問題は？

まずは、図面の共有作業において、どのような問題が現場の負担となっているのか、ケース別に整理してみましょう。

【図面共有のケース】

1. 紙ベースで管理している
2. データをメールで共有している
3. CADや専用ソフトのデータで共有している

ケース①：紙ベースで管理している

図面を紙ベースで管理する難点は、多大なコストとリスクが伴うことです。

図面が変更されるたびに関係者全員分を印刷・配布し直す必要がありますし、雨天時の濡れや現場の汚れによる劣化、紛失による情報漏洩のリスクも常に付きまといます。

何より、大量の図面束を持ち運ぶのは重労働であり、現場での書き込みを事務所に持ち帰ってからデータ化するため、共有までにタイムラグが発生してしまいます。

ケース②：データをメールで共有している

図面データをメールで共有している現場も多いかと思いますが、「最新」と付くファイル名が氾濫し、誤って旧版を参照して手戻りが発生するリスクがあります。

また、CADデータや高解像度PDFは重く、メールサーバーの制限で送れない、あるいは受信側を圧迫するというケースや、複数の業者や担当者が個別に返信するため、最新の決定事項がどのスレッドにあるか追跡不能になるというケースも。

さらに重大なリスクとして、社外秘の図面を無関係な宛先に送付してしまう、宛先指定ミスによる情報漏洩リスクが潜んでいます。

ケース③：CADや専用ソフトのデータで共有している

図面データをCADや特定の専用ソフトでしか閲覧できないデータ形式で共有するのは、特定のソフトやバージョンでなければ開けない、あるいは操作に専門スキルが必要です。そのため、改ざんが防止できたり、些細な不備を受け取った側で修正できたりといったメリットがあります。

しかし、該当のソフトが入ったパソコンを使用する必要があるので、現場で「今すぐ確認したい」というニーズに応えられず、作業が停滞する原因に。

また、生データのやり取りは誤操作による上書きリスクや、外部参照ファイルのリンク切れによる表示不備など、正確性の面でも課題が残ります。

図面共有を効率化する方法は？3つのポイントを解説

では、こうした課題をどのように解消すればよいのでしょうか。ポイントは大きく分けて3つあります。

【図面共有を効率化するポイント】

1. 共有ルールを徹底する
2. PDFやクラウドストレージを活用する
3. 建設・工事業界向け図面共有ツールを導入する

ポイント①：共有ルールを徹底する

まずは、図面データのタイトルだけで「誰が見ても中身がわかる」状態を作ることです。

「日付_工種_図面名_版数」といったファイル名の命名規則を統一し、フォルダ構成を整理するだけでも、検索性は大幅に向上します。

あわせて、図面を修正した際の通知フローを明文化しておくことも重要です。

ポイント②：PDFやクラウドストレージを活用する

専用ソフトがなくても閲覧できるように図面をPDF化し、汎用的なクラウドストレージで共有するのも有効です。場所を選ばずアクセスできるため、情報の即時性が高まります。

ただし、誤ってデータを消去してしまったり、移動してしまったりといったリスクが伴いますので、レイヤーに応じた権限付与の管理が求められます。

また、このようなクラウドツールは、図面同士の比較や現場での朱書きといった建設業特有の機能は備わっていないため、あくまで簡易的な共有手段となります。

ポイント③：建設・工事業界向け図面共有ツールを導入する

最も確実で効率的な解決策は、建設・工事業界特化型ツールの導入です。

プロジェクトに関わる全員が、常に唯一の最新情報にアクセスできるCDE（共通データ環境）を構築することで、情報の行き違いを根絶することができます。

また、現場環境を前提としているので、高速表示ができたり、工事写真とリンクすることができたりと、建設業ならではの利便性が高い点も効率性の向上につながります。

図面共有ツールの導入で得られるメリットは？

次に、専用の図面共有ツールを導入することで、現場でどのような変化があるのか、具体的なメリットについて見ていきましょう。

【図面共有ツールのメリット】

1. いつでもどこでも最新図面が確認できる
2. バージョン管理が自動化される
3. 現場にいながらリアルタイムで更新できる
4. コスト削減につながる

メリット①：いつでもどこでも最新図面が確認できる

モバイル対応のツールであれば、手元のタブレットやスマートフォンで、すぐに最新の図面が確認できます。

重い図面ケースを持ち歩く必要がなくなるだけでなく、場所を選ばず図面の管理が可能になります。

メリット②：バージョン管理が自動化される

新しい図面をアップロードするだけで、古い図面を自動的にアーカイブ（削除はせずに残しておける機能）し、常に最新版だけを表示させる設定が可能です。

旧版の図面データを見てしまうミスを未然に防ぐことができます。

メリット③：現場にいながらリアルタイムで更新できる

朱書き機能のあるツールを使えば、現場で見つけた懸念点や指示を、画面上の図面へ直接書き込んで共有できます。さらに、工事写真の保存機能があるツールだと、図面の現場写真を図面に紐づけて保存することが可能です。

これらの機能を使えば、事務所に戻って報告書を作る手間を大幅に削減できます。

メリット④：コスト削減につながる

紙ベースでの管理で発生する紙代やインク代、郵送費といった直接的なコストはもちろん、図面の差し替え作業や事務所との往復にかかる人件費も大幅にカットできます。

データで管理している場合も、クラウドストレージとツールが一元化できるので、図面や写真を保管するためのクラウドストレージを別で契約する必要がなくなり、管理の煩雑さを軽減することにもつながります。

【図面共有ツールの選び方】チェックすべき機能

ツールを選ぶ際、どのような機能を比較検討すると良いか、チェックすべき機能についてご紹介します。

【図面共有ツールの選び方】

1. 図面ビューアが現場の条件を満たしているか
2. 操作しやすいか
3. セキュリティ対策ができるか
4. 容量・対応ファイルが現場に対応しているか

チェック①：図面ビューアが現場の条件を満たしているか

図面ビューアは図面共有ツールの基本機能なので、どのツールを選んでも搭載されていることがほとんどです。その上で、どのような付随機能が搭載されているかを確認すると良いでしょう。

例えば、図面に直接書き込みができる朱書き機能はあるか、協力会社も利用することができるかなど、普段の作業に直接関係する機能が備わっているかをチェックします。

これまでの図面管理でできていたことが、ツールを導入することでできなくなるのは、本末転倒です。そのためには、現場で必要とされている機能は何か、本質的な問題点を見つけ出す作業も必要となります。

チェック②：操作しやすいか

デジタルツールに詳しくない人でも直感的に操作できるUI（画面設計）かを確認しましょう。機能が充実していても、使いにくさが勝ってしまうと、結局現場で使われなくなるからです。

操作性に加えて、屋外・悪条件での使用感を確認しておくとより安心です。オフィスで座って操作するソフトとは異なり、このようなツールは屋外など過酷な環境で使われます。

例えば、知りたい情報まで少ない操作で辿り着けるか、見間違いを誘発しないようなスッキリとした画面かなど、作業時に使用してみて本契約を決めると失敗しにくいでしょう。

チェック③：セキュリティ対策ができるか

「協力会社には閲覧のみ」「自社社員には編集権限」といった詳細な権限設定ができるか、また端末を紛失した際にアクセスを遮断できるかなど、セキュリティ機能もチェックしましょう。

チェック④：容量・対応ファイルが現場に対応しているか

枚数やファイルサイズの制限を気にせず使えるか、またPDFだけでなく必要に応じてCADデータのプレビューが可能かなど、自社の業務形態にマッチしているかを確認して選びましょう。

図面共有におすすめのDXツール

最後に、図面共有におすすめのDXツールをご紹介します。

施工管理アプリの定番「KANNA（カンナ）」

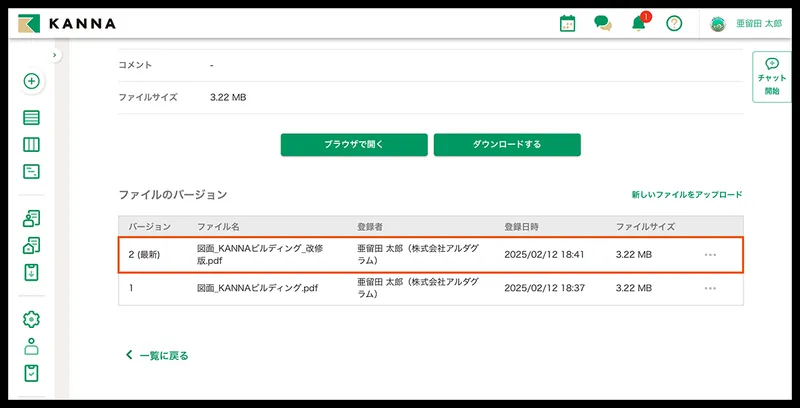

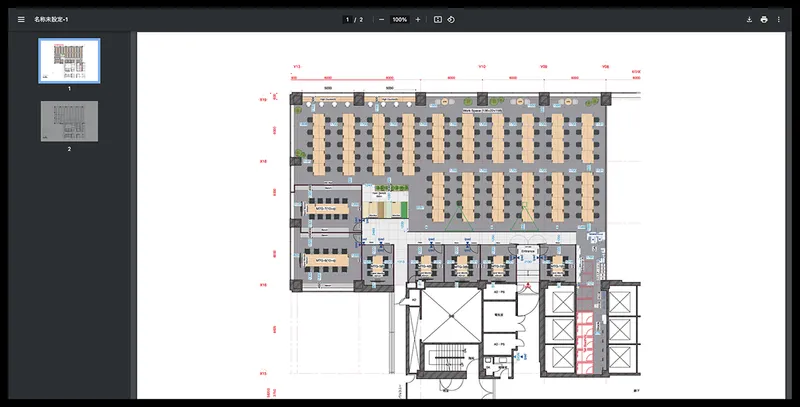

引用：資料のバージョン管理｜KANNA FAQ

「KANNA（カンナ）」は、案件別に顧客や物件、現場情報を一元管理するためのアプリです。モバイル対応・ブラウザ対応なので、現場にいながら、どの端末からでも図面共有ができます。 また、アップロードした資料の版数を管理する機能があり、上書き保存するだけで履歴を残しつつ最新版を共有することが可能です。

引用：資料のバージョン管理｜KANNA FAQ

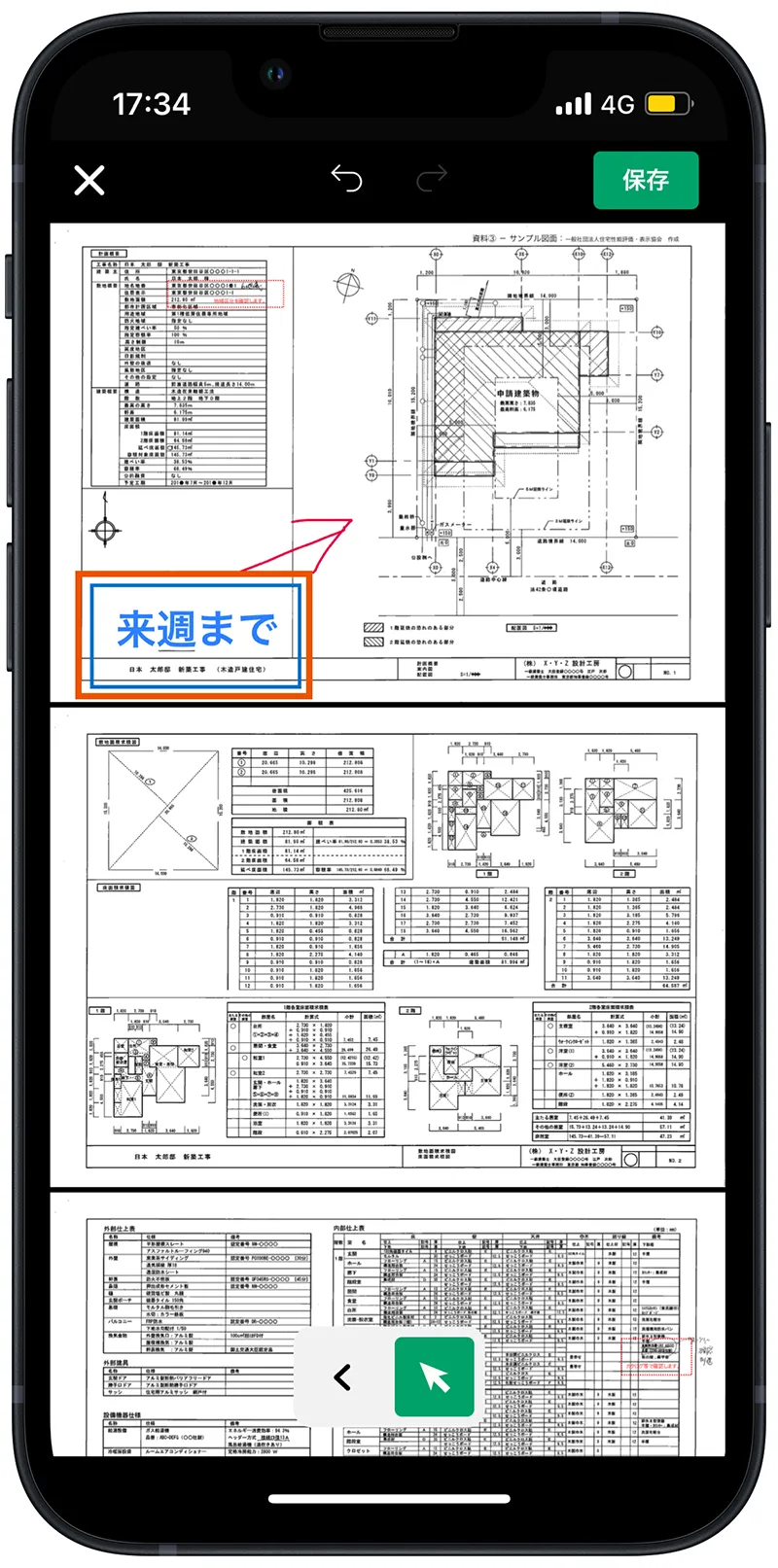

さらに、アプリ上で図面や資料に線や文字、スタンプを書き込む朱書き機能も搭載（PDF・PNG・JPEG対応）。書き込んだ図面はそのまま保存・共有できるため、事務所に戻る必要なく作業が進行できます。
※アプリ版でのみご利用可能な機能です。

引用：資料のバージョン管理｜KANNA FAQ

【その他の機能】

• 「会社権限」と「案件権限」で万全のセキュリティ体制
• CADデータのプレビューも可能
• 工事のスケジュール共有や進捗状況の登録
• 日々の工事内容や工事に関する報告事項の記録
• チャット機能を使った関係各所とのやり取り

写真管理に強い「PhotoManager（フォトマネージャ）」

引用：サービス紹介｜DEN-UP

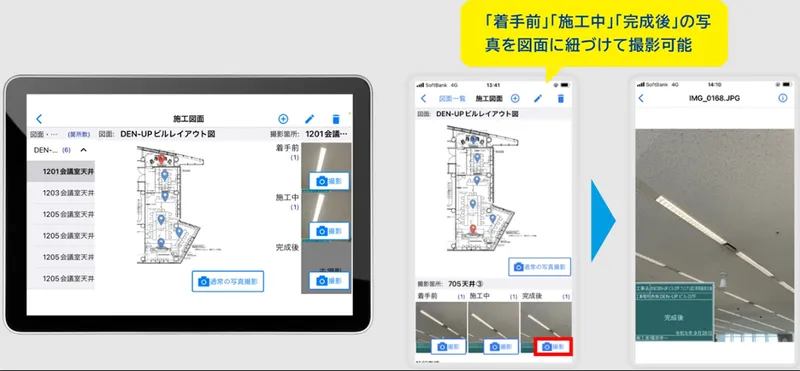

「PhotoManager（フォトマネージャ）」は、図面に写真を紐づけて管理できる現場写真管理ツールです。

スマホで電子小黒板アプリを起動して写真撮影すれば、図面と紐づけて保存することができるため、各工程の写真の撮り忘れや管理の手間を削減し、事務作業や情報共有を効率化できます。
